CMOS 影像感測器被應用於現代數位影像系統中，能以快速且精確的方式將光轉換成電子資料。從像素結構到進階堆疊設計，其架構直接影響影像品質、功耗與效能。本文說明 CMOS 感測器的運作原理、類型、關鍵參數、比較、應用及未來發展。

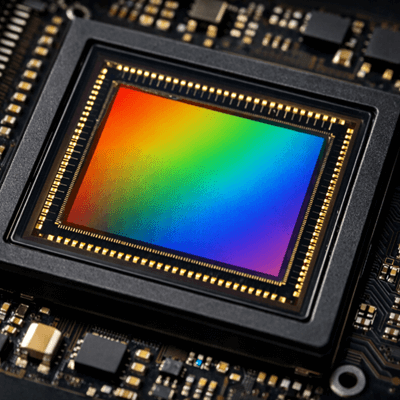

什麼是CMOS影像感測器？
CMOS 影像感測器是一種半導體裝置，將光轉換成電訊號，進而轉換為數位影像資料。它由數百萬個小像素組成，每個像素內含一個光電二極體，能偵測光線並產生電荷。感測器還內建於同一矽晶片上的電路，用以放大與處理這些訊號。此設計使感測器能在緊湊結構內有效捕捉並轉換光線為影像。

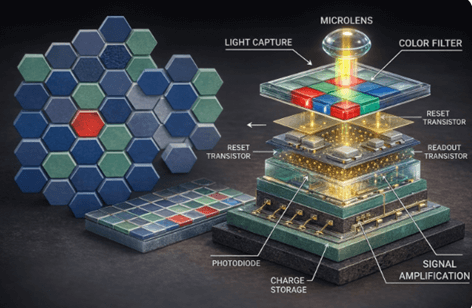

CMOS 影像感測器工作原理
CMOS 影像感測器的運作方式是將入射光轉換成電訊號，再轉換成數位影像資料。感測器排列為像素網格，每個像素包含一顆光電二極體及數個電晶體，控制訊號流與處理。
當光線進入相機時，首先會通過微透鏡和色彩濾光層。微透鏡有助於將更多光線導向光電二極體。光電二極體接著吸收光線並將其轉換為電荷。產生的電荷大小取決於光的強度。較亮的區域產生較多電荷，暗處產生較少電荷。在曝光期間，每個像素都會累積電荷。曝光結束後，重置電晶體會清除先前的電荷，為下一個捕獲週期做準備。儲存的電訊號隨後在像素內被放大。這種局部放大會在訊號發送至進一步處理前加強訊號。
感測器在大多數設計中逐行讀取像素訊號，這種方法稱為滾動快門。有些感光元件使用全域快門，所有像素同時被捕捉。來自像素的類比訊號會經過柱狀電路，並傳送到片上的類比轉數位轉換器（ADC）。ADC將類比電壓轉換為數位值。這些數位訊號隨後被傳送到影像處理器，組織成完整的影像畫面。
CMOS 影像感測器的類型

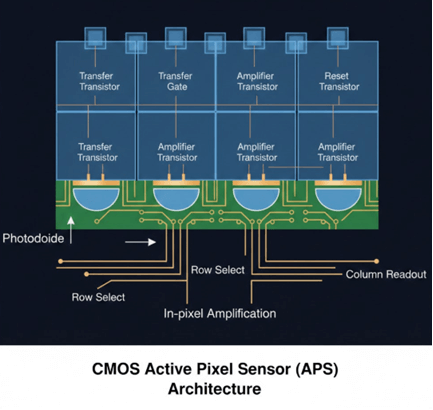

主動像素感測器（APS）
主動像素感測器（APS）是現今標準的CMOS設計。每個像素包含一個光電二極體和多個電晶體，這些電晶體放大並控制該像素內的訊號。由於放大發生在像素層級，APS 感測器能提供更快的讀數與較低的噪音。此結構能提升影像品質，並透過在早期強化弱訊號，提升低光環境表現。
APS 架構可高效擴展，並支援高解析度與高速影像。它是現代智慧型手機、數位相機、工業系統及汽車影像的主流設計。
被動像素感測器（PPS）
被動像素感測器（PPS）是較早期的 CMOS 設計，每個像素內的電晶體數量較少。在此結構中，放大發生在像素陣列外的共享電路中。
由於訊號必須在放大前傳播更遠，PPS 設計會產生較高的雜訊與較慢的讀取速度。雖然結構較簡單且製造成本較低，但影像品質與低光性能有限。由於這些缺點，PPS技術在現代影像系統中大多已被APS取代。

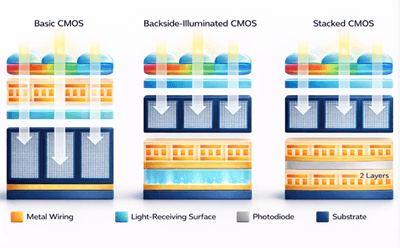

先進 CMOS 影像感測器架構
背面照明（BSI）CMOS 感測器
反向照明（BSI）CMOS 感測器透過將金屬線路移至光電二極體後方，提升光收集效率。在傳統的前置照明結構中，金屬互連層部分阻擋入射光。
在BSI設計中，矽晶圓會被變薄並翻轉，使光線從背面直接進入光電二極體，而不穿透導線層。這提升了量子效率，改善了低光感度，並允許在維持影像品質的同時使用更小的像素尺寸。BSI 現已廣泛應用於緊湊型及高解析度成像系統，因為靈敏度與像素密度至關重要。
堆疊式 CMOS 感測器
堆疊式CMOS感測器將像素陣列與處理電路分離成垂直互連的不同半導體層。
最上層包含光電二極體，下層則負責訊號處理、記憶體及控制功能。這種分離讓每一層都能獨立優化，提升讀出速度並實現高幀率。堆疊架構著重於感測器晶片本身的結構整合與處理效率。
CMOS 影像感測器的性能參數
CMOS 影像感測器的性能由多種電氣與光學特性決定。這些參數定義了影像清晰度、光敏度、雜訊行為、速度及整體訊號品質。
性能參數
• 像素大小與像素間距 – 像素間距指的是相鄰像素中心間的距離。較大的像素捕捉更多光線，提升低光表現並減少雜訊。較小的像素在固定感光元件尺寸內提升解析度。
• 全井容量（FWC）-衡量像素飽和前可儲存的最大電荷。較高的全光容量會增加動態範圍，並有助於保留高光細節。
• 讀取雜訊 – 讀取雜訊源自電子電路在訊號轉換過程中。較低的讀取雜訊能提升影像清晰度，尤其是在低光環境下。
• 暗電流 – 暗電流是指即使沒有光線仍會產生的不受歡迎電荷。它會隨溫度增加，影響長時間曝光表現。
• 動態範圍 – 動態範圍定義在同一場景中捕捉明亮與暗區細節的能力。較高的動態範圍會帶來更平衡的影像輸出。
進階技術績效指標
| 參數 | 典型範圍 | 衡量重點 | 為什麼重要 |
|---|---|---|---|
| 像素音高 | 0.8微米 – 6微米 | 像素中心間距離 | 影響解析度與靈敏度平衡 |
| 填充因子 | 50% – 90% | 像素面積對光線敏感的百分比 | 較高的數值能提升光子收集效率 |
| 量子效率（QE） | 40% – 90% | 轉換光子與入射光子的比率 | 決定光敏感度 |
| 滿井容量 | 5,000 – 100,000 電子 | 每像素最大電荷 | 影響動態範圍 |
| 動態範圍 | 60 – 120 dB | 最小與最大訊號的比率 | 影響高光與陰影細節 |
| 閱讀雜訊 | 1 – 5 個電子（現代 CMOS） | 讀取時引入的雜訊 | 較低的數值能提升低光環境的清晰度 |
| 暗潮 | < 100 pA/cm²（室溫典型） | 無光產生電荷 | 影響長時間曝光穩定性 |
| 轉換增益 | 50 – 200 μV/e⁻ | 每收集電子的電壓 | 影響訊號放大效率 |
| 訊噪比（SNR） | 30 – 50 dB 典型 | 訊號強度與雜訊的比率 | 表示整體影像品質 |
| 位元深度 | 10位元 – 16位元 | 數位亮度等級數量 | 較高的深度能改善音色漸變 |
| 幀率 | 30 – 1000+ fps | 每秒拍攝的影像數 | 決定動作捕捉能力 |
| 快門類型 | 滾動式還是全域 | 讀取機制 | 影響運動扭曲行為 |

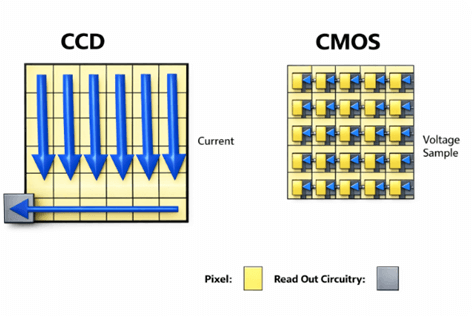

CMOS 與 CCD 影像感測器的比較
| 特色 | CMOS 感測器 | CCD 感測器 |
|---|---|---|
| 訊號轉換 | 像素類比，常被數位化於片上 | 類比輸出，需外部 ADC |
| 耗電量 | 低 | 更高 |
| 噪音等級 | 中等，隨著科技進步 | 傳統上較低的 |
| 製造成本 | 下方 | 更高 |
| 積分 | 訊號處理整合於片上 | 需要外部處理 |
| 速度 | 高 | 中等 |
| 應用 | 智慧型手機、汽車、工業 | 科學影像、廣播攝影機 |
CMOS 影像感測器的優缺點
優點
• 低功耗
• 高整合能力
• 快速讀出速度
• 降低生產成本
• 彈性解析度縮放
• 支援先進 HDR 處理
缺點
• 某些設計中的滾動快門失真
• 噪音效能因架構而異
• 高操作溫度下的熱敏感度
CMOS 影像感測器的未來趨勢
CMOS 影像感測器的開發持續聚焦於提升靈敏度、處理速度及系統層級整合度。主要方向包括：
• 更高的像素密度 – 在緊湊模組內提升解析度，同時維持可接受的雜訊水平。
• 強化堆疊設計 – 擴展多層整合，包含片上記憶體及更快的平行處理。
• 改良 HDR 技術 – 精煉多重曝光與雙增益方法，以提升對比度處理。
• AI 驅動感測器處理 – 嵌入輕量化影像分析功能以降低外部處理器負擔。
• 擴展近紅外性能 – 提升深度感測與機器視覺的可見波長外靈敏度。
• 汽車級可靠性——在振動、溫度變化及長使用壽命條件下強化耐久性。
• 先進封裝技術 – 利用晶圓級封裝以減少模組厚度並提升電氣性能。
結論
CMOS 影像感測器結合光偵測、訊號處理與數位轉換，形成緊湊的半導體結構。其不斷演進的架構、效能提升及廣泛的應用範圍，持續塑造各行各業的影像技術。透過了解其工作原理、設計因素及選擇標準，能更容易評估效能能力與長期系統相容性。
常見問題 [常見問題]
CMOS 影像感測器中的量子效率是什麼？
量子效率（QE）衡量CMOS感測器將入射光子轉換為電荷的效率。較高的量子化意味著捕捉到更多光線並轉換成可用訊號，提升低光環境表現與整體影像清晰度。量子電子設計受到像素設計、光電二極體結構及感測器架構（如BSI技術）的影響。
CMOS 感測器中固定圖案雜訊的成因是什麼？
固定圖案雜訊（FPN）是指單一像素對相同光照強度的反應略有不同。這些差異來自電晶體行為上的細微差異或製造上的不一致。現代CMOS感測器透過片上校正、相關雙重取樣及數位校正演算法來降低FPN。
感光元件尺寸如何影響影像品質？
較大的感測器尺寸能收集更多總光，因為表面積較大。這能提升訊號強度、降低雜訊並擴大動態範圍。感光元件尺寸也會影響景深與鏡頭相容性，使其成為整體成像效能的關鍵因素。
什麼是CMOS影像感測器中的色彩濾光陣列（CFA）？
色彩濾光元件陣列（CFA）是放置在像素陣列上方的圖案層，允許每個像素捕捉特定的顏色資訊，通常是紅色、綠色或藍色。最常見的模式是拜耳濾波器。影像處理器接著將像素資料結合，重建出全彩影像。
位元深度如何影響 CMOS 影像感測器輸出？
位元深度定義每個像素中用來表示亮度的數位層級數。例如，一個 12 位元感測器每個像素可代表 4,096 個色調層級。較高的位元深度能提升色調平滑度、增強動態範圍呈現，並保留更多高光與陰影細節。
