開放腔積體電路封裝是積體電路封裝，保持晶片區域開放或輕度密封以便存取。它們支援測試、調校、熱檢測及空氣間隙功能，同時維持標準的表面貼裝封面。本文提供結構、選項、行為、應用、版面需求、可靠性及適當使用情境的資訊。
開放腔積體電路封裝概述
開腔IC封裝（也稱為開蓋封裝或空腔封裝）是一種特殊的積體電路封裝，故意在晶片上方保持開放空間。矽晶片安裝於塑膠或陶瓷機身內，並以細線或翻轉晶片連接。與其用模具覆蓋所有部分，上蓋會被保留或只輕輕固定，讓模具和凹槽區域保持開放且易於觸及。
開放腔積體封裝的常用術語

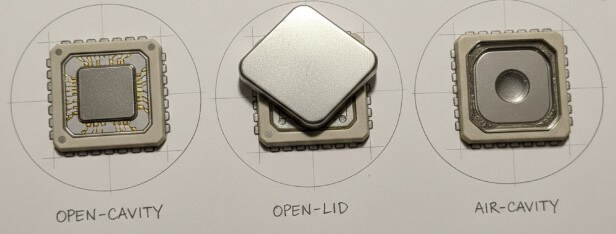

不同公司可能會對開放腔IC封裝使用略有不同的名稱，即使它們的意義幾乎相同。開蓋或開腔封裝指的是封裝本體，其晶片腔因蓋子尚未密封而仍外露。氣腔 QFN/QFP 指的是 QFN 或 QFP 式封裝，能在模具上方留出空氣層，而非填充固體模具化合物。開腔塑膠封裝（OCPP）是一種塑膠封裝，透過製造或改裝使晶片置於一個暴露的腔體中，之後可重新封裝。
開放腔IC封裝的內部零件

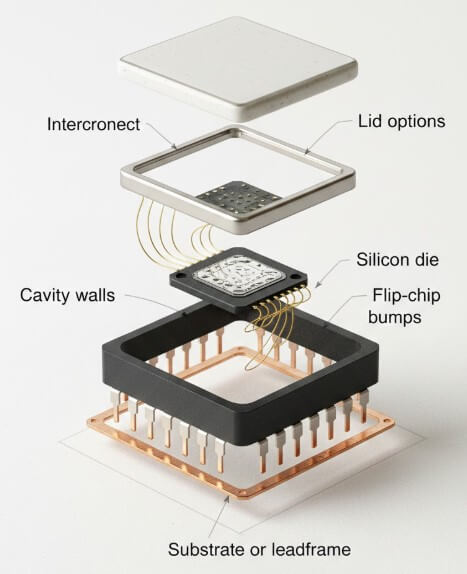

• 基板或引線框架：用於固定銷釘與導熱墊的銅製框架或層壓板。
• 晶片連接區：矽晶片以環氧樹脂或焊錫固定的中心墊。
• 互連：連接晶片與引腳的線路結合或翻轉晶片凸起。
• 空腔壁：形成模具上方開放空間的塑膠或陶瓷環。
• 蓋子選項：金屬或陶瓷蓋，後可加裝以密封腔體。
開放腔積體電路套件的設定選項

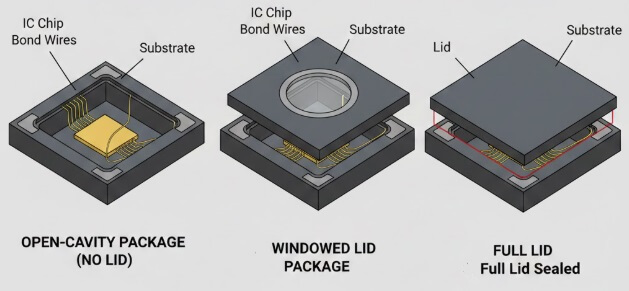

開放腔積體電路封裝可依晶片所需存取量及保護強度，有幾種不同方式建造。無蓋封裝則是完全開放的腔體，因此晶片完全暴露。這樣可以最大化測試、探測和重修的存取權限。半蓋套則使用低蓋或有窗蓋，蓋住腔體但仍留有部分縫隙，因此兼具可進入與基本保護的平衡。全蓋封裝則有密封的金屬或陶瓷蓋，提供接近一般量產IC的保護。
在許多專案中，早期實驗室測試會先使用無蓋開腔IC封裝。當需要一定保護時，會選擇部分蓋子版本，但必須保持有限的接觸。當設計接近最終階段時，會使用全蓋版本，且行為必須與成品高度相符，同時仍從相同的開放腔積體封裝平台出發。
開放腔IC封裝中的互連選擇
開放腔積體電路封裝指的是一種封裝結構，晶片置於一個裸露的腔內。此術語描述的是封裝的實體結構，並不定義晶片如何電氣連接至封裝引腳。

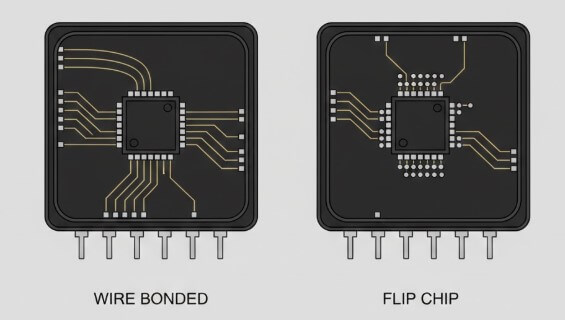

在開放腔封裝中，常用兩種互連方式：線接與翻轉晶片。在線接配置中，晶片正面朝上安裝，並透過細金屬線將晶片周邊的接合墊連接到引線框架。這些線圈保持可見，便於基本目視檢查，並簡化測試時的探測。
在翻轉晶片配置中，晶片面朝下安裝，並透過焊點或金屬柱與封裝相連。此結構縮短晶片與封裝間的電氣路徑，減少寄生效應，提升腳位密度及提升訊號效能。由於互連不暴露，直接探測與重製較為有限。
實務上，部分開腔封裝在早期開發階段使用線接合互連，後期在需要較高腳位數或頻寬時轉用翻轉晶片。
開放腔IC封裝的熱行為

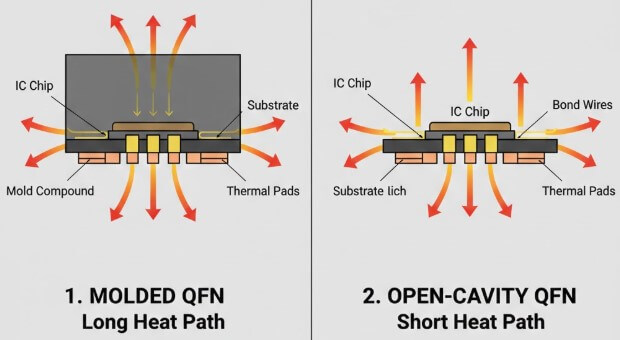

開孔腔IC封裝比全模塑塑膠封裝更容易移動熱量。由於模具成分較少，有時蓋子較薄或無蓋子，熱能從模具到空氣或散熱片的路徑較短。這可以降低晶片與環境溫度的熱阻，並幫助將接面溫度維持在安全範圍內。
腔體較開放，也更容易嘗試不同的熱介面材料、接觸壓力和冷卻元件。對於功率密度高的積體電路，開腔積體封裝常用於調整和優化冷卻系統，然後再切換到更注重成本的最終成型封裝。
開放腔積體電路封裝中的氣腔

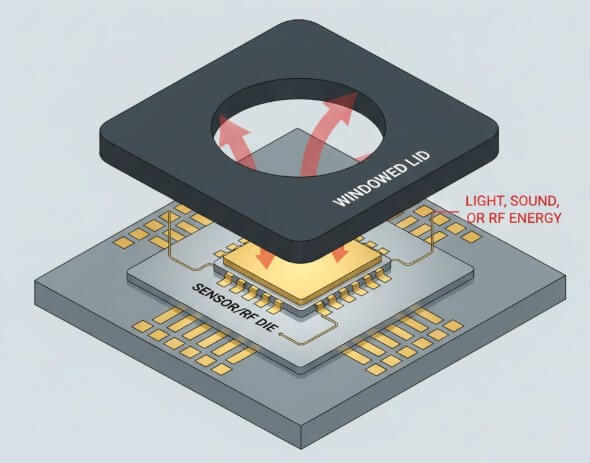

在某些開放腔體積體封裝中，腔內充氣空間是元件的功能性部分，而非封裝結構的副產品。空氣的存在直接支持某些元件與環境的互動。
對於光學裝置，需要一條清晰的光線路徑，這可以透過開放腔體或透明窗蓋來提供。同樣地，MEMS與環境感測器依賴腔體，允許壓力、聲音或氣體無阻礙地抵達感測元件。
空氣腔在射頻和微波應用中也非常重要。當空氣作為訊號軌跡、諧振器或天線上的介電層時，電性能可因介電損耗降低而提升。相較之下，實心塑膠外型可能會阻擋或改變這些訊號，並降低裝置行為。
開放腔積體封裝的應用
微機機系統與感測器裝置
開放腔積體電路封裝用於容納微機系統感測器，如加速度計、陀螺儀及壓力感測器，應用於運動、位置及環境感測領域。
光學與光基積體電路
它們應用於光學及光基電路中，包括光偵測器、光源，以及用於資料、成像和感測任務的光學發射或接收模組。
射頻前端與功率放大器
開放腔體格式用於無線鏈路、通訊模組及高頻訊號鏈中的射頻前端與功率放大器。
高可靠性與航空電子
這些封裝支援高可靠度及航空航太電子元件，裸晶片用於關鍵任務控制、感測與通訊系統。
混合訊號與類比原型
它們應用於混合訊號及類比原型積體電路，用於實驗室及評估委員會，用於驗證訊號路徑、偏壓方案及類比前端，準備全面生產。
生產與客製化積體電路計畫
開放腔積體封裝也用於生產及客製化積體電路計畫，服務於工業控制、醫療設備、汽車系統及通訊基礎設施等專業市場。
開放腔IC封裝的PCB封裝

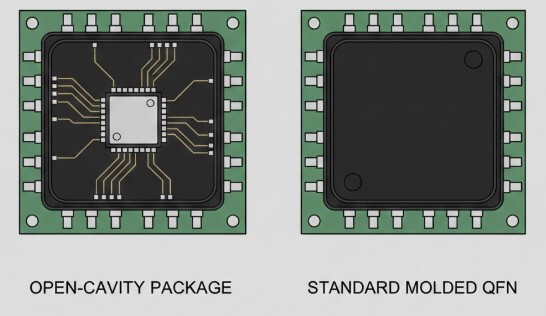

許多開放腔體積體封裝設計符合常見的QFN風格輪廓，因此能輕鬆融入標準PCB佈局。針數與針腳排列通常遵循熟悉的QFN模式，且裸露的導熱墊保持與成型版本相同的位置與形狀。
因此，建議的PCB接地圖案在開放腔與模塑封裝中通常相同。單一PCB設計可支援早期採用開放腔IC封裝進行存取與調諧，後期則可採用全模塑或全蓋版本，且幾乎不需更換電路板。
何時使用開腔IC封裝？
直接晶片存取需求
當晶片必須可觸及以便探測、重工或在開發與測試期間密切監控時，應選擇開放腔積體封裝。
光學、MEMS 與射頻空氣間隙需求
當電路需要空氣間隙以讓光路、MEMS 運動或射頻結構正常運作時，使用開放腔封裝。
QFN 相容封裝及未來選項
當專案現在需要類似 QFN 的封裝，但之後可能會換成全模壓或全蓋封裝而不更換 PCB 時，選擇這種風格。
早期組裝中的熱與蓋子評估
當早期組裝者必須評估不同的散熱片、熱介面材料、蓋子或窗戶，才能最終定型時，開放腔積體封裝非常有幫助。
裸露應用
它們能支援需要彈性封裝的高可靠性環境，同時控制尺寸與成本。
結論
開放腔積體封裝提供受控晶片存取，同時保持與常見QFN式佈局的相容性。它們支援測試、空氣間隙操作及熱評估，然後再進行最終密封。透過適當的處理、設計與密封方法，這些封裝能滿足可靠性需求，並支援感測、射頻、原型及專用積體電路程式，且無需大幅更換印刷電路板。
常見問題 [FAQ]
開放腔積體電路封裝的成本與模壓QFN相比如何？
開放腔積體封裝因更多加工步驟及較低的生產量，每單位成本高於模壓QFN封裝。
開放腔IC封裝中晶片尺寸與腳數的限制是什麼？
它們支援中小型模具尺寸及銷釘數;大晶片或高針腳數量則需要客製化或陶瓷氣腔設計。
開放腔積體電路封裝在生產現場需要哪些特殊處理？
它們需要嚴格的靜電控制，且僅由封裝本體小心操作，裸露的晶片與接地線不得接觸或氣流。
開腔IC封裝在PCB組裝後可以重新加工嗎？
可以，但重做必須限制在幾次受控的加熱循環內，並用溫和清潔，避免損壞腔體和接地線。
開放腔積體電路封裝在 ATE 與實驗室測試中如何應用？
它們會安裝在插座或QFN式測試板中，保持腔體可取性，同時與標準測試設備相容。
與全模壓包裝相比，主要缺點是什麼？
它們對污染和機械損壞更為敏感，需要更嚴格的操作控制，且除非後續密封，否則不適合惡劣環境。
