VGA 是一種 15 針類比視訊連接，廣泛用於許多較舊的電腦和螢幕。由於是類比，影像品質取決於電纜長度、屏蔽、接地及附近的電氣雜訊。本文說明正確的連接器名稱（DE-15/HD-15）、正面視角的腳位編號、訊號（RGB、HSync、VSync）以及DDC/EDID線路（SDA/SCL，通常在9腳位有+5V）。它提供詳細的腳位配置、接線及故障排除資訊。

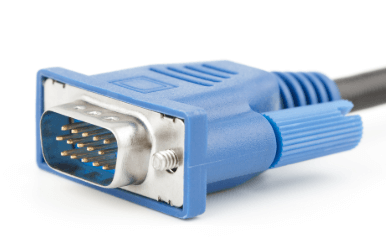

VGA 連接器概述
VGA 連接器是一種 15 針插頭，用來將類比影像從裝置傳送到顯示器。它有三排針腳排列成 D 形外殼，常見於較舊的電腦、顯示器及其他視訊設備上。VGA 至今仍被使用，因為它簡單、成本低且廣泛支援。畫質取決於線材和安裝方式。長或品質不佳的電纜，或是靠近電氣雜訊源的電纜，會造成訊號損失、雜訊和反射，讓影像看起來不夠銳利。

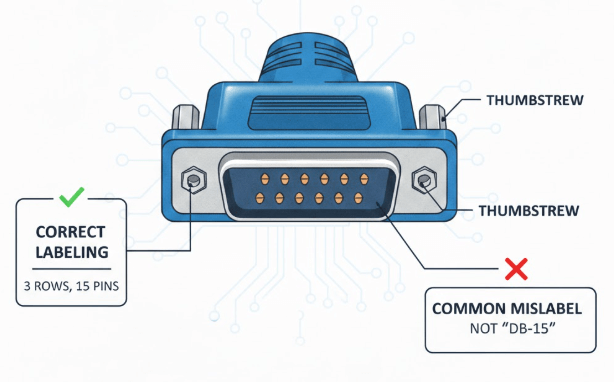

15針VGA連接器的正確名稱
VGA 是視訊介面標準，而搭配使用的 15 針連接器正式稱為 DE-15，通常標示為 HD-15。DB-15 指的是不同的 D-sub 外殼尺寸，因此並非 VGA 插頭的正確名稱。
VGA 埠型態與腳位編號
VGA 埠有兩種款式：公頭埠有裸露腳位，母頭埠有腳位插槽。腳位圖則從前端或接合側繪製，也就是插入連接器時看到的那一側。從連接器背面操作時，圖案是鏡像的，左右兩側看起來是互換的。以前視角的PIN作為主要參考，然後在腦中或筆記中鏡像這個配置，從後方工作時。

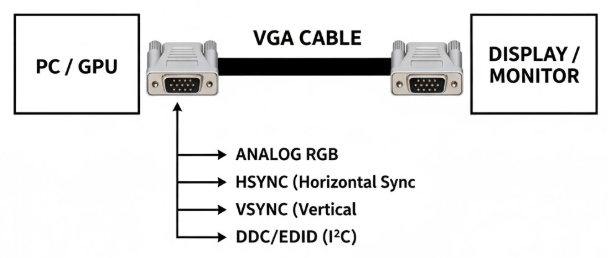

基本VGA訊號線
VGA 電纜可同時傳送多種不同訊號。三條類比線路分別傳送紅、綠、藍三色的影像訊號。另外兩條線分別稱為水平同步（HSync）和垂直同步（VSync），分別控制每行線及螢幕上每一幀的時序。還有一個名為 DDC/EDID 的小型數位通道，使用兩條線（SDA 與 SCL）來報告顯示器支援的解析度與更新率。由於 RGB 訊號是類比的，畫質取決於訊號強度、線材品質、屏蔽、接地以及附近的電氣雜訊。DDC/EDID 通道是數位的，即使影像仍然可見，也可能停止運作。
標準 VGA DE-15 腳位配置
| 釘 | 訊號 / 功能 |
|---|---|
| 1 | 紅色影片 |
| 2 | 綠色影片 |
| 3 | 藍色影片 |
| 4 | 預留/常未使用的 |
| 5 | 地面 |
| 6 | 紅色回波（地面） |
| 7 | 綠回波（地面） |
| 8 | 藍色回波（地面） |
| 9 | +5V（部分設備使用EDID電源） |
| 10 | 接地（同步/DDC 參考） |
| 11 | 預留/常未使用的 |
| 12 | SDA（DDC/EDID 資料） |
| 13 | HSync |
| 14 | VSync |
| 15 | SCL（DDC/EDID 時鐘） |

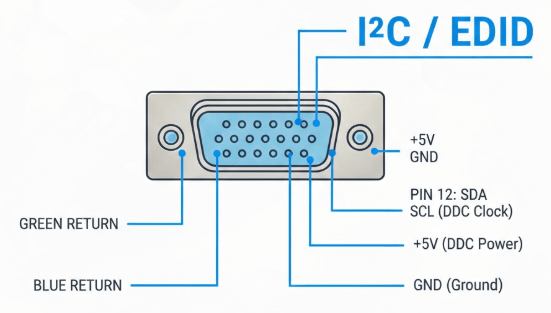

VGA 連接器上的 EDID 與 DDC
EDID 是一個小的資料區塊，告訴來源顯示器支援的解析度、更新率和時序。來源透過 DDC 連結讀取這些資料，腳位 12 使用 SDA，腳位 15 使用 SCL，並以接地參考於腳位 10。在許多設定中，9腳會為EDID電路提供+5 V電源，或用來表示顯示器已連接。如果DDC線路斷開、短路、交換或被轉接器或接頭削弱，自動偵測可能會失效。在這種情況下，類比 RGB 畫面可能仍會出現，但來源可能會退回到基本模式、顯示較少的解析度選項，或錯誤偵測到螢幕。
VGA 接地與回傳腳
VGA 連接器使用多個接地和回傳腳位，以保持畫面穩定並減少色彩訊號間的干擾。每種顏色都有自己的回傳路徑，並且還有共用的接地作為訊號的共同參考點。
• 腳位6、7、8為紅、綠、藍視訊線的回傳路徑。
• 腳位5與10為視訊、同步及DDC訊號的共用參考接地。
• 若這些回傳路徑較弱或損壞，訊號中可能會有更多雜訊進入。這可能導致色彩偏移、閃爍、螢幕圖案移動或同步不穩定。

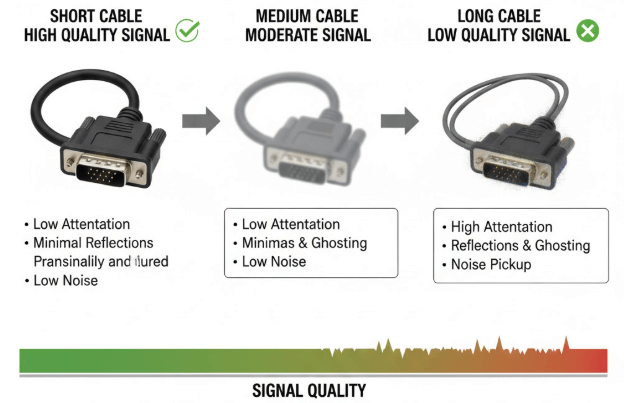

VGA 訊號品質與有線長度
VGA 可以支援高解析度，但訊號品質很大程度上取決於線材長度和屏蔽。短線通常能提供較清晰的影像，且減少衰減、反射和雜訊，而較長的線材則可能產生重影、鈴聲和訊號損失。隨著解析度和刷新率的提升，更高的像素率使類比訊號對干擾和品質劣化更加敏感。
為了保持文字銳利與影像穩定，應盡量縮短線路，長距離使用較粗且有良好屏蔽的 VGA 線材。若要進行高解析度的長時間設置，可以考慮使用主動式延伸器或轉換為專為長距離訊號設計的傳輸方式。用較短的線材測試可以幫助確認是否是長度造成的問題。
VGA 風格連接器變體
| 連接器格式 | 它出現在哪裡 | 為什麼會被使用 |
|---|---|---|
| DE-15 / HD-15 | 大多數 VGA 螢幕與個人電腦 | 主要的 VGA 連接器，廣泛供應 |
| 迷你VGA | 一些較舊的筆電 | 節省小型裝置外殼空間 |
| 5×BNC RGBHV | 專業與工業影片 | 強力屏蔽與獨立訊號路徑 |

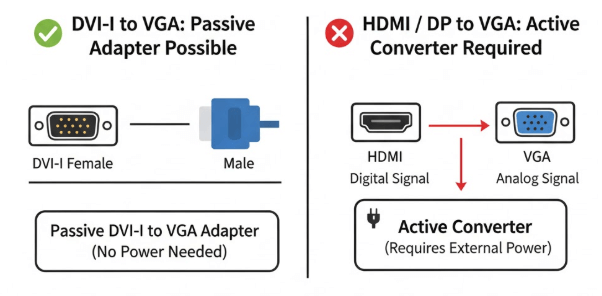

VGA 轉 HDMI、DisplayPort 與 DVI 連接
VGA 傳輸類比視訊，而 HDMI 與 DisplayPort 則傳輸數位影像。因此，許多VGA對數位連接需要主動電子元件來改變訊號類型。DVI 會依埠型而異，因此必須知道 DVI 輸出是否包含類比支援。
• 如果DVI-I埠提供類比訊號，VGA→VGA可以使用被動轉接器。
• HDMI →VGA 需要主動轉換器來將數位影像轉換為類比 VGA。
• DisplayPort →VGA 也需要主動轉換器。
• 簡單的被動式轉接器在 HDMI 或 DisplayPort 上無法輸出可用的 VGA 訊號。
VGA 故障排解（由訊號腳位解析）
| 症狀 | 要檢查什麼 |
|---|---|
| 沒有畫面/「沒有訊號」。 | HSync（腳位13）、VSync（腳位14）、接地（腳位10）、連接器完全插好、腳位彎曲 |
| 錯誤或缺少的解決方案 | DDC 線路（第 12 和 15 腳），第 9 腳（若有使用）+5 V，第 10 腳接地 |
| 缺少紅色、綠色或藍色 | RGB 訊號腳位（1–3）及其回傳接地（腳位 6–8） |
| 文字模糊或重影 | 電纜品質、耦合器或轉接器、總電纜長度、靠近噪音源的布線 |
| 畫面晃動或雜訊 | 第6至8腳的回傳路徑、第5腳與第10腳的參考接地、電纜屏蔽連續性 |
結論
DE-15 VGA 腳位包含第 1–3 腳位的 RGB、第 13–14 腳的同步，以及第 12 和 15 腳的 DDC/EDID 腳位，第 10 腳接地，有時第 9 腳則有 +5 V。腳位6至8的回傳路徑，以及腳位5與10的共用接地，有助於降低雜訊並保持色彩穩定。線材長度、轉接頭和靠近雜訊的路由都可能導致模糊、殘影或訊號中斷。
常見問題 [常見問題]
VGA 使用什麼電壓等級？
RGB 電壓為 0–0.7 V，電壓為 75 Ω。HSync/VSync 是數位脈衝（通常約 5 V，有時更低）。
VGA 有音訊嗎？
不。VGA 僅傳送影像與控制訊號。音訊必須使用獨立連接。
為什麼即使影像顯示，顏色還是會錯？
線材屏蔽不良、錯誤的75 Ω端子、損壞的內部線路或回程路徑弱，都可能導致色調偏移和色彩滲出。
所有 VGA 線的接線都一樣嗎？
不。較好的線材會用同軸線來做 RGB 和適當的屏蔽。便宜的線材可能會省略針腳（像是DDC），或使用會增加雜訊的細線。
標準同步和綠色/複合同步有什麼差別？
標準 VGA 使用獨立的 HSync 與 VSync。有些來源使用複合同步或綠色同步，許多 VGA 顯示器在未支援或轉換前無法接受。
接錯 VGA 連接器會導致損壞嗎？
是的。9腳（若有則為+5 V）短路或接線錯誤，可能導致故障或輸出應力。
