VLSI 技術解析：設計、製造、應用與未來趨勢

超大規模積體（VLSI）是現代半導體技術的基礎，使高度複雜的電子系統能夠在單一晶片上構建。本文結構化概述VLSI，從核心定義與設計流程到實體實作、應用、工具及未來趨勢，清楚說明先進積體電路的構思、設計與製造過程。

什麼是VLSI？

VLSI（超大規模整合）是一種半導體技術，將從數千到數百萬個電晶體整合到單一積體電路上。其主要目的是在緊湊的矽晶片中實現複雜的電子功能，成為現代微處理器、記憶體裝置及系統單晶片（SoC）架構的基礎。

透過實現高整合密度，VLSI 支持高效的電路設計，提升性能、降低功耗及更強大的功能能力，使其對現代電子與計算系統十分有用。

VLSI 設計流程

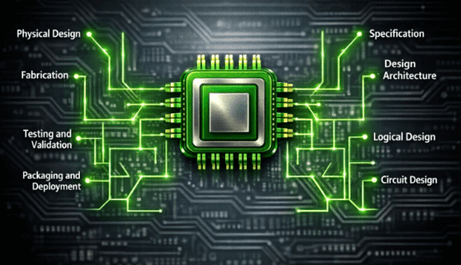

VLSI 的設計流程遵循結構化流程，將系統需求轉化為可製造的矽晶片。每個階段都在前一個階段的基礎上建立，以確保功能正確性、性能與製造性。

設計規範

此階段定義功能、效能目標、功率限制及面積限制。它提供一個高階系統描述，指導整個設計。

建築設計

晶片的整體結構被定義，包括功能區塊、資料路徑、控制邏輯及互連，以達成系統目標。

RTL 設計

在暫存器傳輸層級（RTL），設計會使用硬體描述語言，如 Verilog 或 VHDL。RTL 以與技術無關的形式定義資料流與邏輯行為。

功能驗證

模擬用於驗證 RTL 在不同操作條件下的正確行為，確保硬體實作前的正確性。

邏輯綜合

經過驗證的 RTL 程式碼會利用標準單元函式庫轉換成閘級網表。設計針對功率、性能與面積進行最佳化。

邏輯驗證

合成網表會先檢查以確保與 RTL 功能相符，然後再進行實體實作。

VLSI 物理設計與核發

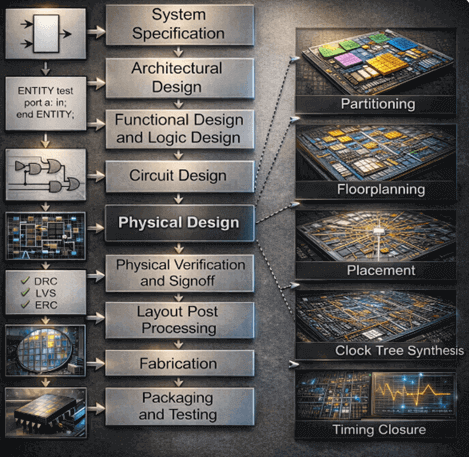

物理設計將閘級網表轉化為可於矽晶片上製造的詳細物理佈局。此階段著重於符合性能、功率、面積及製造需求，同時遵守鑄造廠設計規則。

物理設計步驟

• 分割：將整體設計劃分為更小且易於管理的區塊，以提升可擴展性與設計控制。

• 樓層規劃：決定主要區塊、I/O 腳位及電源域的配置，以優化路由與時序。

• 配置：在平衡時間、擁塞與功耗的同時，為標準小區分配精確位置。

• 時脈樹合成（CTS）：建立平衡時脈網路，以減少偏斜、延遲及時脈相關時序問題。

• 路由：在遵循設計規則並減少訊號干擾的同時，在單元與區塊間建立細緻的金屬互連。

• 時序閉合：調整擺放、路由與緩衝，確保所有設置與保持時序限制在各操作條件下均被滿足。

實體驗證與簽核

• DRC（設計規則檢查）：驗證佈局符合所有製造及製程限制。

• LVS（佈局與原理圖：確認實體佈局與原始電路圖或網表完全一致。

• LEC（邏輯等價檢查）：確保 RTL、合成與後版設計之間的功能一致性。

成功核准表示設計符合功能、時序及製造要求，並已準備好製造。

VLSI 製造、封裝與測試

經過最終驗證與核准後，完成的實體佈局會被轉換成 GDS-II 檔案，並以所謂的「磁帶輸出」流程送交半導體代工廠。此檔案作為製造積體電路的藍圖。

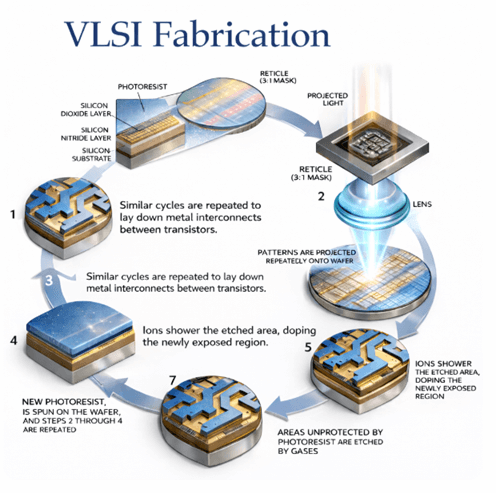

製造過程包含多個晶圓層級的加工步驟，包括沉積、光刻、摻雜及蝕刻，這些步驟共同形成矽晶圓上的電晶體與互連層。製造完成後，晶圓會被切成單一晶片。

每顆晶片都會經過電氣測試，以驗證功能、效能及功率特性。傳遞裝置隨後被包裝以提供物理保護與外部連接。只有符合所有指定要求的晶片才能進入最終資格認證與出貨階段。

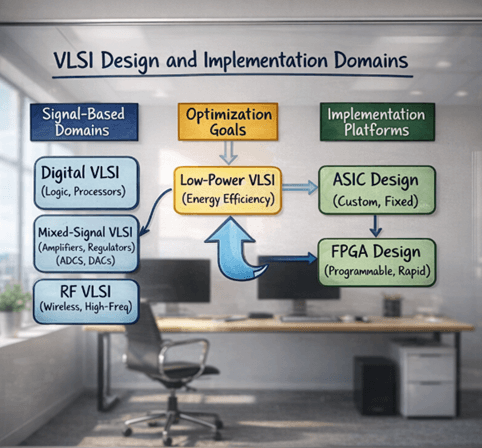

VLSI 的設計與實作領域

VLSI技術的應用

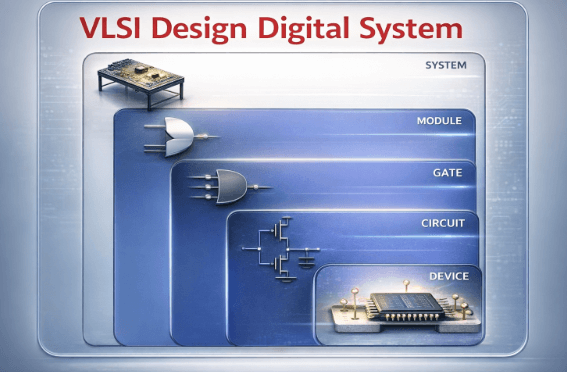

• 消費性電子產品：智慧型手機、筆記型電腦、穿戴裝置及遊戲裝置依賴 VLSI 以提供高效能、低功耗及緊湊型態。

• 汽車系統：電子控制單元（ECU）、先進駕駛輔助系統（ADAS）、資訊娛樂平台及自動駕駛系統皆採用VLSI進行即時處理與可靠性。

• 電信：路由器、數據機、基地台及 5G 基礎設施依賴 VLSI 來處理高資料速率、訊號處理及網路擴展性。

• 醫療保健：醫學影像設備與穿戴式健康監測裝置採用 VLSI 以達成精確、可靠及高效的資料處理。

VLSI技術的優點與限制

優點

• 高整合密度且晶片尺寸縮小

• 與離散實作相比，功耗較低

• 高處理速度與高效能

• 大批量生產中的成本效益

• 由於物理互連減少，可靠性提升

限制

• 高昂的開發與製造成本

• 製造後設計彈性有限

• 複雜的製造流程與良率管理挑戰

• 設計與驗證週期長

• 快速的技術擴展，導致產品生命週期縮短

VLSI設計工具與EDA軟體

電子設計自動化（EDA）工具能在 VLSI 設計與實施流程的各個階段提供全面支援。它們能讓你在確保正確性與效能的同時，管理複雜度。

• RTL 編碼與模擬工具：用於描述硬體行為並在設計週期早期驗證功能正確性。

• 邏輯綜合與優化工具：將 RTL 程式碼轉換為閘級表示，同時優化時序、功耗與面積。

• 物理設計與時序分析工具：在真實操作條件下處理佈局、路由、時鐘分配及時序驗證。

• 簽署驗證工具：進行時間、電力及實體規則的最終檢查，以確保製造準備。

這些工具對於實現精確設計、可擴展工作流程及縮短現代 VLSI 專案開發時間至關重要。

VLSI技術的未來趨勢

隨著性能、效率與整合需求持續增加，幾個關鍵方向正塑造 VLSI 技術的未來。

• 人工智慧與機器學習加速器：專為平行處理及高吞吐量資料負載優化的專用硬體。

• 3D IC與晶片組架構：透過堆疊或組合多個晶片，提升可擴展性、良率與系統效能的先進整合技術。

• 超低功耗設計：為邊緣運算與物聯網裝置量身打造的節能架構，具備嚴格的功耗與散熱限制。

• 超越CMOS研究：探索新半導體材料與元件結構，以突破傳統擴展限制的性能。

結論

VLSI 技術整合系統架構、設計方法、驗證與先進製造，使積體電路能實現緊湊、高效能且可靠的產品。隨著半導體複雜度持續提升，在VLSI設計、實體實作及驗證方面的強大專業知識依然至關重要。隨著人工智慧加速器、3D整合及超低功耗系統等新興趨勢，VLSI將持續助力塑造電子、計算與智慧系統的未來發展。

常見問題 [FAQ]

為什麼功率優化在現代VLSI設計中是一大挑戰？

隨著電晶體密度增加，功耗與散熱量顯著增加。漏電流、開關活動及時鐘分配皆造成功率挑戰，使得低功耗技術對可靠性、性能及電池供電系統至關重要。

如果VLSI設計在矽測試過程中失敗會怎樣？

若製造後發現故障，工程師會分析測試數據以找出根本原因，如時序違規或邏輯錯誤。在許多情況下，需要進行設計重旋，這會增加成本並延遲產品上市，凸顯了徹底的矽前驗證的重要性。

技術規模如何影響VLSI設計的複雜度？

較小的製程節點提升性能與密度，但也會帶來變異性增加、訊號完整性問題及更嚴格設計規則等問題。這種擴展大幅增加驗證工作量及對先進 EDA 工具與方法的依賴。
