電壓監控繼電器：操作、類型與選擇方法

穩定的電壓對於可靠的電氣運作至關重要，但波動會迅速損壞設備並干擾性能。電壓監控繼電器透過追蹤供電狀況，並在電壓超出安全範圍時做出反應，有助於預防這些問題。透過識別過壓、欠壓及相位相關故障，它支持系統穩定性、保護設備並降低意外故障風險。

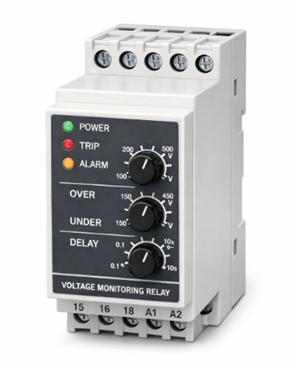

電壓監控繼電器概述

電壓監控繼電器是一種電氣保護裝置，用來監控供電電壓並與預設的限制進行比較。如果電壓升得太高或太低，繼電器會改變輸出狀態，以關閉設備、打開接點或觸發警報。在三相系統中，它還能偵測相位損失、相位序列錯誤及電壓不平衡。

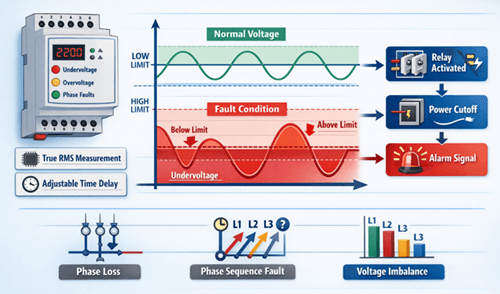

電壓監控繼電器功能與工作原理

電壓監控繼電器會持續測量輸入電壓，並檢查其是否維持在可接受的閾值內。許多現代裝置使用電子感測電路或微控制器，通常採用真實的有效值測量，以在真實操作條件下提供更精確的精度。

當電壓維持在設定範圍內時，繼電器會維持其正常輸出狀態。若測量值超過或低於預設限制，繼電器會切換輸出接點以斷電、中斷控制電路或啟動警報。通常會加入可調整的時間延遲，以避免在啟動時出現不必要的跳脫，例如啟動時的下沉或短暫的切換事件。在三相系統中，繼電器還可能監控相位損失、反相順序及電壓不平衡。

電壓監控繼電器類型

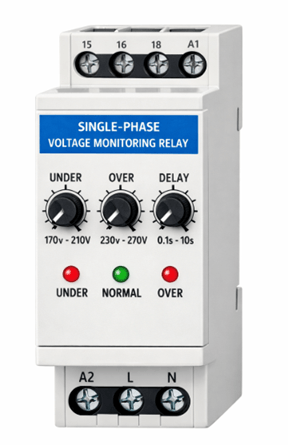

單相電壓監控繼電器

用於單相系統，如家庭及小型商業設施。它透過監控一相來保護空調、冰箱、控制面板和電腦等設備。

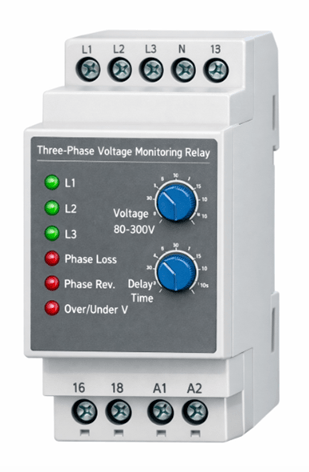

三相電壓監控繼電器

用於三相電力系統。它能防止相位損失、相位反轉和電壓失衡。常見於馬達、泵浦、壓縮機及工業設備。

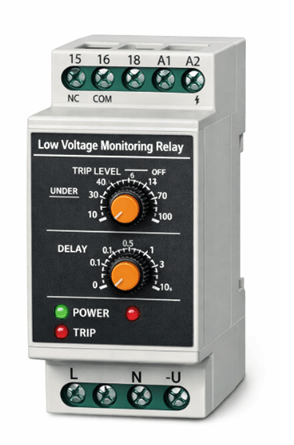

低壓監控繼電器

主要設計用來偵測電壓不足狀況。常用於電池系統、備用電源系統及部分再生能源系統。

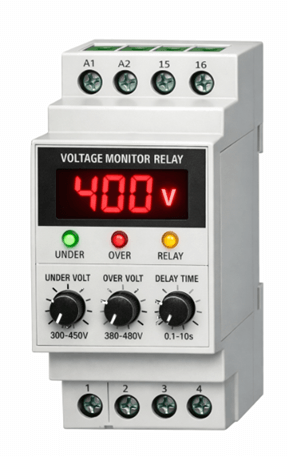

數位電壓監控繼電器

內建數位顯示與控制裝置，提升精確度與彈性。這些繼電器可能提供可調設定、故障指示及遠端監控功能。

如何選擇合適的電壓監控繼電器

• 相位需求：確認系統是單相還是三相。繼電器必須與供電類型相符。

• 電壓範圍：確保繼電器能支援系統的標稱電壓，並具備適合應用的可調範圍。

• 保護功能：有些繼電器僅提供過壓或低壓保護，而另一些則兩者兼具。根據所需的保障等級來選擇。

• 時間延遲設定：可調整延遲有助於防止啟動或切換時因電壓短暫變化而產生不必要的跳脫。

• 輸出接點：檢查繼電器是否擁有正確的接點類型（通常開合或常閉），且符合控制系統的需求。

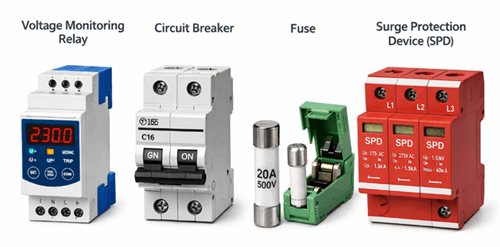

電壓監控繼電器與其他保護裝置的比較

結論

電壓監控繼電器能可靠地保護異常電壓狀況，有助於維持系統穩定性並延長設備壽命。雖然它們無法取代其他防護裝置，但作為完整防護策略中的重要一層。正確的選擇、正確安裝及定期維護，確保穩定的性能，使電氣系統能在不同條件下安全且高效運作。

常見問題 [FAQ]

電壓監控繼電器與電壓調節器有什麼不同？

電壓監控繼電器偵測異常電壓並斷開或發出訊號，而電壓調節器則主動穩定並維持恆定輸出電壓。人是透過反應來保護;另一方則透過調整來修正。

電壓監控繼電器應該使用哪些電壓設定？

設定依系統需求而定，但常見做法是±標稱電壓的10%。高風險設備可能需要更嚴格的限制，而頻繁波動的系統則可能需要更寬的門檻以避免造成干擾跳脫。

電壓監控繼電器能防止設備啟動問題嗎？

是的，它可能會延遲啟動，直到電壓條件在安全範圍內。這有助於防止初次啟動時因電壓過低或不穩定而造成的損害，尤其是在馬達驅動系統中。

我怎麼知道電壓監控繼電器是否正常運作？

您可以透過檢查指示燈、查看故障日誌（如有）以及定期測試來驗證運作狀況。模擬過壓或低壓狀況可確保繼電器正確回應。

電壓監測繼電器應安裝在系統的哪裡？

它通常安裝在控制面板或配電板中，靠近電源或敏感負載前方。此位置使其能監控輸入電壓並有效保護連接設備。
